Bộ Chêm Máy Chính Xác TMAS 75/KIT của SKF: Nền Tảng Của Sự Căn Chỉnh Hoàn Hảo

TMAS 75/KIT là bộ chêm máy chất lượng cao của SKF, được thiết kế để điều chỉnh chiều cao của máy một cách dễ dàng và tin cậy. Bộ chêm hệ mét toàn diện này là công cụ không thể thiếu để đạt được sự căn chỉnh chính xác và lâu dài cho rất nhiều loại máy móc khác nhau, từ đó giúp kỹ thuật viên tiết kiệm thời gian và đảm bảo máy móc hoạt động tin cậy.

Tính Năng & Lợi Ích Nổi Bật

Lợi ích	Mô tả chi tiết
Căn chỉnh Chính Xác	Dung sai nhỏ và các kích thước được phân loại chi tiết giúp điều chỉnh độ cao máy chính xác đến từng milimet.
Dễ dàng Sử dụng	Dễ lắp và tháo chêm. Độ dày và kích thước được đánh dấu rõ ràng trên từng chêm và hộp đựng, giúp kỹ thuật viên nhanh chóng tìm thấy mảnh chêm cần thiết.
Phạm vi Ứng dụng Rộng	Danh mục toàn diện với nhiều độ dày khác nhau, phù hợp cho nhiều ứng dụng và loại máy khác nhau.
Tính bền vững	Có thể tái nạp bộ chêm với các gói chêm bổ sung khi cần.

Chi Tiết Bộ Công Cụ TMAS 75/KIT

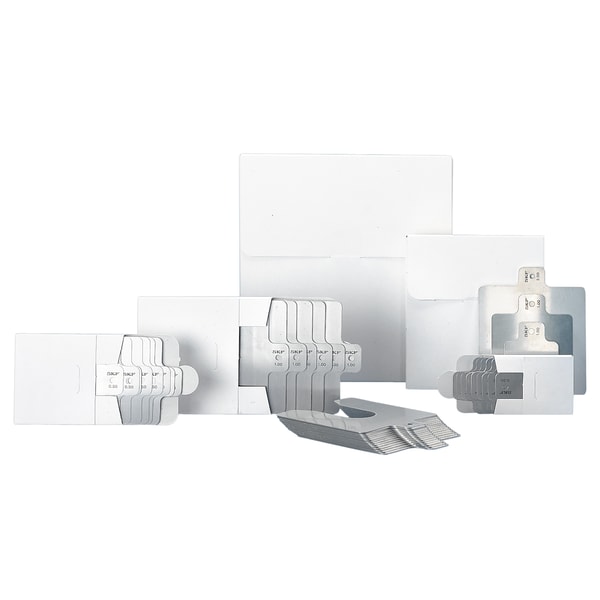

Bộ TMAS 75/KIT được đóng gói trong vỏ hộp chắc chắn với các kích thước $(l \times h \times w)$ là $360 \times 110 \times 260$ mm, bao gồm tổng cộng 170 chiếc chêm có kích thước chung là $75 \times 75$ mm với các độ dày sau:

Độ dày	Số lượng	Kích thước $(l \times h \times w)$
0,05 mm	20 chiếc	$75 \times 75 \times 0, 05$ mm
0,10 mm	20 chiếc	$75 \times 75 \times 0, 10$ mm
0,20 mm	20 chiếc	$75 \times 75 \times 0, 20$ mm
0,25 mm	20 chiếc	$75 \times 75 \times 0, 25$ mm
0,40 mm	20 chiếc	$75 \times 75 \times 0, 40$ mm
0,50 mm	20 chiếc	$75 \times 75 \times 0, 50$ mm
0,70 mm	20 chiếc	$75 \times 75 \times 0, 70$ mm
1,00 mm	20 chiếc	$75 \times 75 \times 1, 00$ mm
2,00 mm	10 chiếc	$75 \times 75 \times 2, 00$ mm

Sản Phẩm Bổ Sung & Khuyến Nghị

Bộ chêm máy TMAS 75/KIT là một phần của giải pháp căn chỉnh toàn diện và thường được sử dụng kết hợp với các Dụng cụ Căn chỉnh Trục của SKF để đảm bảo hiệu suất hoạt động tối ưu.

Sản phẩm (Parent product):

Bộ TKSA 11/KIT75: Bao gồm Dụng cụ cần chỉnh trục TKSA 11 và Bộ công cụ chêm (có thể là TMAS 75/KIT hoặc bộ tương đương).

Dụng cụ căn chỉnh trục được khuyến nghị:

Mã sản phẩm	Mô tả
TKSA 11	Hệ thống căn chỉnh trục có sử dụng cảm biến cảm ứng cho điện thoại thông minh và máy tính bảng (iOS và Android)
TKSA 31	Hệ thống căn chỉnh trục bằng lase có dây
TKSA 41	Hệ thống căn chỉnh trục bằng lase không dây
TKSA 51	Hệ thống căn chỉnh trục lase không dây cho máy tính bảng và điện thoại thông minh (iOS + Android)
TKSA 71	Dụng cụ căn chỉnh trục cao cấp
TKSA 71/PRO	Dụng cụ căn chỉnh trục cao cấp kèm phụ kiện bổ sung và hộp xe đẩy

Hướng Dẫn Sử Dụng Bộ Chêm Máy TMAS 75/KIT

Sử dụng bộ chêm máy TMAS 75/KIT là bước thiết yếu trong quy trình căn chỉnh trục tổng thể. Việc căn chỉnh chính xác giúp giảm rung động, giảm tải trọng lên ổ trục và phớt chặn, từ đó kéo dài tuổi thọ máy.

1. Chuẩn Bị và Kiểm tra

Vệ sinh bề mặt: Đảm bảo chân máy và bệ máy sạch sẽ, không có gỉ sét, sơn hoặc chất bẩn khác. Bề mặt không được cong vênh hoặc hư hỏng.
Kiểm tra độ chênh lệch: Sử dụng dụng cụ căn chỉnh trục (như các mã TKSA được khuyến nghị) để đo độ chênh lệch ban đầu và xác định chính xác tổng chiều cao cần điều chỉnh (chêm thêm hoặc bớt) cho từng chân máy.
Lựa chọn chêm: Dựa trên kết quả đo, chọn các mảnh chêm có tổng độ dày cần thiết.

2. Lắp Đặt Chêm

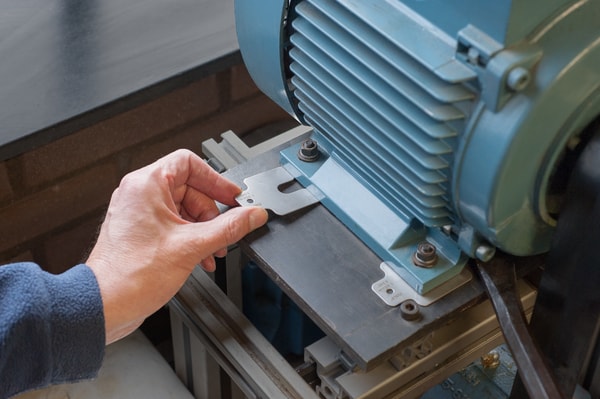

Lắp đặt theo nguyên tắc: Luôn luôn lắp chêm ở vị trí nằm dưới chân máy.
Số lượng chêm tối ưu: Cố gắng sử dụng ít mảnh chêm nhất có thể để đạt được độ dày cần thiết. Việc chồng quá nhiều mảnh chêm có thể ảnh hưởng đến độ cứng vững của máy.
- Mẹo: Tối ưu là sử dụng một mảnh chêm dày nhất làm cơ sở, sau đó dùng các mảnh mỏng hơn để tinh chỉnh.
Vị trí chêm: Đảm bảo mảnh chêm nằm hoàn toàn dưới chân máy (và nằm dưới bu-lông), che phủ toàn bộ diện tích tiếp xúc của chân máy. Các chêm không được chồng lên nhau một cách lộn xộn.
Sử dụng chêm $75 \times 75$ mm: Các chêm trong bộ TMAS 75/KIT có kích thước $75 \times 75$ mm, phù hợp cho hầu hết các máy móc công nghiệp có kích thước bu-lông vừa và lớn.

3. Quy Trình Siết Bu-lông

Sau khi đã chêm đủ độ dày, tiến hành siết bu-lông:

Siết sơ bộ: Siết nhẹ tất cả các bu-lông chân máy.
Siết lực cuối cùng (Torque): Siết chặt bu-lông theo mô-men xoắn (torque) được khuyến nghị bởi nhà sản xuất máy. Việc siết không đủ lực hoặc quá lực đều có thể làm biến dạng khung máy và ảnh hưởng đến kết quả căn chỉnh.

4. Kiểm tra Lại và Tinh Chỉnh

Đo lường lại: Sau khi siết chặt, sử dụng dụng cụ căn chỉnh trục (TKSA) để đo lại kết quả căn chỉnh.
Tinh chỉnh: Nếu kết quả chưa đạt dung sai yêu cầu, nới lỏng bu-lông và điều chỉnh lại độ dày của chêm (thêm hoặc bớt các mảnh có độ dày nhỏ như 0,05 mm, 0,10 mm) cho đến khi đạt được căn chỉnh hoàn hảo.
