Khớp Nối Đàn Hồi SKF FRC: Giải Pháp Truyền Động Chống Rung Động Hiệu Quả
1. Giới Thiệu Chung Về Khớp Nối FRC (Flexible Rubber Coupling)
Khớp nối FRC (Flexible Rubber Coupling) là một dòng sản phẩm khớp nối đàn hồi chất lượng cao được sản xuất bởi SKF, thương hiệu hàng đầu thế giới về vòng bi và giải pháp truyền động.
Thiết kế của khớp nối FRC sử dụng vật liệu cao su đàn hồi (rubber element) là thành phần chính để truyền mô-men xoắn, đồng thời triệt tiêu rung động và giảm chấn.
Cấu tạo cơ bản:
- 2 moay-ơ (Hubs): Thường làm bằng thép hoặc gang, dùng để lắp vào hai đầu trục truyền động và trục tải.

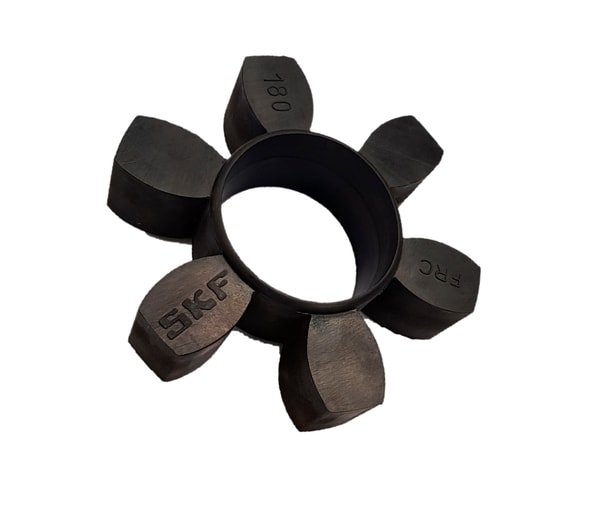

- 1 đệm cao su (Rubber Element/Tyre): Đặt giữa hai moay-ơ, chịu trách nhiệm chính trong việc truyền lực và hấp thụ rung động.
Ứng dụng chính:
Khớp nối FRC lý tưởng để kết nối các trục truyền động song song hoặc bị lệch tâm nhẹ. Chúng không chỉ truyền tải mô-men xoắn một cách hiệu quả mà còn đóng vai trò như một bộ giảm chấn quan trọng trong hệ thống.
2. Đặc Điểm Nổi Bật – Lợi Ích Vượt Trội
Khớp nối SKF FRC mang lại nhiều ưu điểm giúp tối ưu hóa hiệu suất và tuổi thọ của hệ thống máy móc:
- Giảm Chấn và Giảm Rung Động Tối Ưu: Nhờ đặc tính đàn hồi của đệm cao su, FRC có khả năng hấp thụ rung động và giảm sốc tải đột ngột (tải sốc) rất tốt, giúp hệ thống vận hành êm ái hơn.
- Bảo Vệ Hệ Thống Truyền Động: Việc hấp thụ rung chấn giúp hạn chế đáng kể nguy cơ hư hỏng sớm cho các bộ phận quan trọng như trục, vòng bi, và hộp số, kéo dài tuổi thọ thiết bị.
- Khả Năng Bù Sai Lệch: Khớp nối FRC cho phép bù đắp các sai lệch nhỏ thường gặp trong quá trình lắp đặt và vận hành, bao gồm:
- Sai lệch góc (Angular misalignment).
- Sai lệch song song (Parallel misalignment).
- Sai lệch trục dọc (Axial misalignment).
- Bảo Trì Đơn Giản, Tiết Kiệm Thời Gian: Thiết kế cho phép thay thế riêng lẻ đệm cao su mà không cần tháo rời cả hai moay-ơ hay di chuyển thiết bị truyền động.
- Chi Phí Vận Hành Tối Ưu: Độ bền cao, tuổi thọ dài và yêu cầu bảo dưỡng ít giúp giảm tổng chi phí sở hữu (TCO) trong dài hạn.
3. Thông Số Kỹ Thuật Chính (Dòng SKF FRC)
Khớp nối SKF FRC có nhiều kích cỡ để đáp ứng đa dạng yêu cầu ứng dụng công nghiệp:
Để hình dung rõ hơn về cách chọn bộ khớp nối FRC, chúng tôi có lập bảng 1 số bộ thông dụng:
| Size | Khớp nối
|
Cao su khớp nối
|
|---|---|---|
| 70 | PHE FRC70RSB | PHE FRC70NR |
| 90 | PHE FRC90RSB | PHE FRC90NR |
| 110 | PHE FRC110RSB | PHE FRC110NR |
| 130 | PHE FRC130RSB | PHE FRC130NR |
| 150 | PHE FRC150RSB | PHE FRC150NR |
| 180 | PHE FRC180RSB | PHE FRC180NR |
| 230 | PHE FRC230RSB | PHE FRC230NR |
| 280 | PHE FRC280RSB | PHE FRC280NR |
| Cỡ khớp nối | Chiều dài khớp nối | Khối lượng (kg) | ||
| mm | FF, FH, HH (mm) | FB, HB (mm) | BB (mm) | |
| 70 | 65,0 | 65,0 | 65,0 | 1,00 |
| 90 | 69,5 | 76,0 | 82,5 | 1,17 |
| 110 | 82,0 | 100,5 | 119,0 | 5,00 |
| 130 | 89,0 | 110,0 | 131,0 | 5,46 |
| 150 | 107,0 | 129,5 | 152,0 | 7,11 |
| 190 | 142,0 | 165,5 | 189,0 | 16,60 |
| 230 | 164,5 | 202,0 | 239,5 | 26,00 |
| 280 | 207,5 | 246,5 | 285,5 | 50,00 |
Các mã FF, FH, HH, FB, HB, BB thể hiện các tổ hợp moay-ơ khác nhau.
4. Ứng Dụng Điển Hình Trong Công Nghiệp
Khớp nối FRC của SKF được tin dùng rộng rãi trong nhiều ngành công nghiệp nặng và nhẹ, nơi yêu cầu sự ổn định và khả năng chống rung động cao:
-
- Hệ thống bơm: Máy bơm nước công suất lớn, bơm hóa chất, bơm dầu.
- Thiết bị thông gió: Quạt hút, quạt thổi công suất lớn trong các nhà máy và hầm mỏ.
- Máy nén: Máy nén khí, máy nén lạnh công nghiệp.
- Thiết bị vận chuyển: Băng tải, hệ thống hộp số trong các ngành:
- Nhà máy xi măng
- Công nghiệp thép
- Ngành giấy
- Khai thác mỏ
