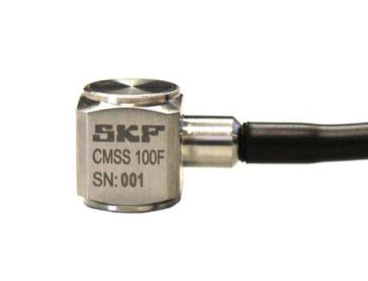

CMSS 100F là cảm biến gia tốc (accelerometer) dạng side-exit do SKF phát triển, được thiết kế chuyên dụng cho máy công cụ CNC, máy cắt gọt, động cơ, hộp số và bơm công nghiệp.
Thiết bị cung cấp tín hiệu gia tốc chính xác cao với độ nhạy tiêu chuẩn 100 mV/g, dải tần rộng lên đến 16.000 Hz, và độ bền rung sốc cực cao (tới 5.000 g peak).
Đây là dòng cảm biến tương thích hoàn hảo với hệ thống giám sát trực tuyến SKF IMx-8 / IMx-16+, giúp phát hiện sớm các hư hỏng ổ trục, mất cân bằng, lệch trục hay mòn trục chính trong quá trình gia công.
Ứng dụng nổi bật của CMSS 100F
Cảm biến CMSS 100F được tối ưu cho các ứng dụng giám sát rung động trong máy công cụ chính xác, bao gồm:
-
Máy CNC (gia công trung tâm, tiện, phay, khoan): theo dõi rung động trục chính và ổ đỡ, giúp cải thiện tuổi thọ dao và chất lượng bề mặt cắt.
-
Máy mài và máy phay tốc độ cao: kiểm soát dao động nhỏ ở dải tần từ 1 Hz – 16.000 Hz.
-
Động cơ & hộp số công nghiệp: phát hiện sớm rung bất thường hoặc sai lệch tải trọng.
-
Máy bơm và hệ thống quay liên tục: giám sát rung động liên tục, tăng tính tin cậy vận hành.
Ưu điểm nổi bật của cảm biến SKF CMSS 100F
| Tính năng | Mô tả chi tiết |
|---|---|
| Độ nhạy chuẩn 100 mV/g | Đảm bảo tương thích với hầu hết các thiết bị giám sát rung trên thị trường |
| Dải tần rộng 1 Hz – 16.000 Hz | Bao quát phổ rung động từ thấp đến cao, thích hợp cho mọi loại máy quay |
| Nhiễu điện thấp | Độ nhiễu chỉ 900 µg (2.5 Hz – 25 kHz), cho tín hiệu cực kỳ ổn định |
| Kết cấu nhỏ gọn, trọng lượng nhẹ | Vỏ thép không gỉ 316L, nặng chỉ 30 g, dễ lắp ở không gian hẹp |
| Cách điện và chống nhiễu cao | Thiết kế cách ly hoàn toàn với thân máy, đáp ứng chuẩn CE & EMC |
| Dải nhiệt độ rộng (-50°C đến +120°C) | Làm việc ổn định trong môi trường khắc nghiệt |
| Chuẩn bảo vệ IP68 | Kháng bụi, chống nước và dung dịch cắt gọt trong máy công cụ |
| Lắp đặt linh hoạt | Có thể gắn bằng ren 10-32 UNF, M6 hoặc dán keo dẫn điện (conductive adhesive) |
| Tuân thủ RoHS | Không chứa chì, thân thiện môi trường, đạt chứng nhận châu Âu |
Thông số kỹ thuật chi tiết
| Danh mục | Giá trị kỹ thuật |
|---|---|
| Độ nhạy danh định | 100 mV/g |
| Độ chính xác độ nhạy | ±10% tại 24°C |
| Dải gia tốc cực đại | 50 g peak |
| Độ tuyến tính biên độ | 1% |
| Đáp ứng tần số (±10%) | 2 – 12.000 Hz |
| Đáp ứng tần số (±3 dB) | 1 – 16.000 Hz |
| Tần số cộng hưởng danh định | ≥ 30 kHz |
| Độ nhạy ngang (Transverse) | ≤ 5% |
| Nguồn cấp điện áp | 18 – 30 V DC |
| Dòng điện hoạt động | 2 – 10 mA (khuyến nghị 4 mA) |
| Trở kháng đầu ra (tối đa) | 850 Ω |
| Điện áp phân cực đầu ra | 12 V DC |
| Nhiễu điện tổng (2.5 Hz – 25 kHz) | 900 µg |
| Nhiệt độ làm việc | –50 đến +120 °C |
| Giới hạn rung động | 500 g peak |
| Giới hạn sốc | 5.000 g peak |
| Độ nhạy điện từ | 70 µg/gauss |
| Chuẩn kín nước / bụi | IP68 |
| Trọng lượng | 30 g (không tính cáp) |
| Chất liệu vỏ | Thép không gỉ 316L |
| Phương pháp lắp | Ren 10-32 hoặc keo dẫn điện |
| Chiều dài cáp tích hợp | 5 m (Polyurethane 125°C) |
| Đầu nối tín hiệu | 2 dây có shield: Trắng (signal +), Đen (common), Shield không nối tại đầu cảm biến |

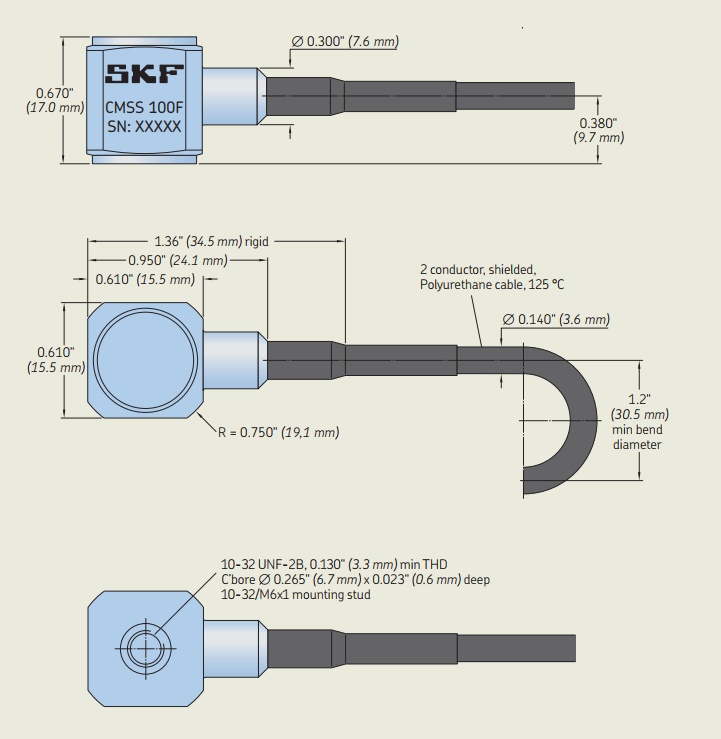

Cấu trúc & cách lắp đặt cảm biến CMSS 100F
Cảm biến có thiết kế side-exit cable (dây ra bên hông), thuận tiện khi gắn trong máy có không gian giới hạn.
Thân cảm biến dạng trụ tròn với đường kính chỉ 7,6 mm, có thể lắp bằng ren 10-32 UNF hoặc M6.
Hướng dẫn lắp đặt:
-
Chuẩn bị bề mặt phẳng tại vị trí cần đo, đảm bảo độ nhám thấp.
-
Lắp cảm biến bằng vít 10-32 hoặc dán bằng keo dẫn điện (conductive adhesive).
-
Nối dây tiếp địa cảm biến trực tiếp với thân máy để loại bỏ nhiễu tĩnh điện.
-
Tránh uốn gấp cáp dưới bán kính nhỏ hơn 19 mm (bán kính uốn tối thiểu R=0.75”).
-
Đảm bảo đầu nối không bị dính dầu, dung môi hoặc mạt kim loại để duy trì tín hiệu ổn định.
Ứng dụng đo & phân tích rung động
Khi kết nối với hệ thống SKF IMx hoặc phân tích rung động cầm tay (Microlog / SKF Enlight Collect IMx), CMSS 100F có thể:
-
Phát hiện sớm hư hỏng ổ bi: nhận diện dải tần đặc trưng BPFI, BPFO, BSF, FTF.
-
Theo dõi độ rung tổng (Overall Vibration): giúp bảo trì dự báo (predictive maintenance).
-
Phân tích FFT (Fast Fourier Transform): xác định mất cân bằng, lệch trục, cộng hưởng cơ khí.
-
Tích hợp với phần mềm SKF @ptitude hoặc Analyst: cho phép giám sát online 24/7.
Thông tin đặt hàng (Ordering Information)
| Model | Mô tả sản phẩm | Chiều dài cáp | Phụ kiện kèm theo |
|---|---|---|---|
| CMSS 100F | Cảm biến gia tốc máy công cụ, side-exit, vỏ thép 316L | 5 m (16.4 ft) | Bulông 10-32 to M6 |
CMSS 100F tương thích trực tiếp với SKF IMx-8, IMx-16+, hoặc các hệ thống cảm biến IEPE (ICP) phổ biến.
Chứng nhận & tiêu chuẩn
-
CE (Conformité Européenne)
-
EMC compliance – chống nhiễu điện từ
-
RoHS compliant – không chì, thân thiện môi trường
-
IP68 – chống bụi, nước, dung môi cắt gọt
-
Chịu va đập cơ học tới 5.000 g
Lợi ích khi sử dụng CMSS 100F trong hệ thống giám sát máy công cụ
✅ Phát hiện sớm lỗi ổ trục, giảm dừng máy đột xuất
✅ Nâng cao chất lượng bề mặt gia công & tuổi thọ trục chính
✅ Giảm chi phí bảo trì và thời gian kiểm tra định kỳ
✅ Tích hợp dễ dàng với hệ thống giám sát SKF hoặc PLC có đầu vào IEPE
✅ Tăng độ tin cậy cho toàn bộ dây chuyền sản xuất
 |
