Đĩa xích công nghiệp SKF – Cấu tạo, thông số và ứng dụng trong hệ truyền động

1. Đĩa xích là gì?

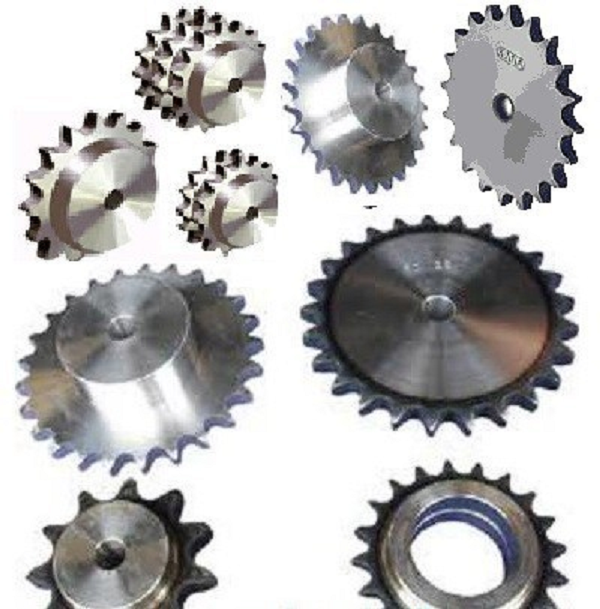

Đĩa xích (hay còn gọi là nhông xích) là một chi tiết cơ khí quan trọng trong hệ truyền động xích, có nhiệm vụ truyền chuyển động và mô-men giữa các trục thông qua sự ăn khớp với dây xích.

Đĩa xích có dạng hình tròn, trên vành có các răng được gia công chính xác để tương thích với bước xích. Khi làm việc, các răng này ăn khớp với mắt xích, tạo nên chuyển động quay ổn định và đồng bộ.

Trong các hệ thống công nghiệp, đĩa xích được sử dụng rộng rãi trong:

Hệ thống băng tải
Máy móc sản xuất
Hộp giảm tốc
Thiết bị truyền động cơ khí

Đĩa xích là một thành phần thiết yếu, ảnh hưởng trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của toàn bộ hệ truyền động.

2. Vai trò trong hệ truyền động xích

Trong bộ truyền động xích, đĩa xích đảm nhận các chức năng chính:

Truyền chuyển động và lực từ trục dẫn sang trục bị dẫn
Đảm bảo sự ăn khớp chính xác giữa các mắt xích
Duy trì sự ổn định và liên tục của chuyển động
Hỗ trợ giữ độ căng phù hợp cho dây xích

Đối với các hệ thống băng tải, đĩa xích giúp quá trình vận chuyển vật liệu diễn ra liên tục, hạn chế rung động và sai lệch vị trí.

Chất lượng của đĩa xích có ảnh hưởng lớn đến hiệu quả vận hành. Một bộ đĩa xích đạt tiêu chuẩn giúp tăng năng suất, giảm hao mòn và nâng cao độ tin cậy của hệ thống.

3. Thông số và phân loại đĩa xích công nghiệp SKF

3.1 Phân loại theo kết cấu

Đĩa xích công nghiệp SKF được chia thành ba nhóm chính:

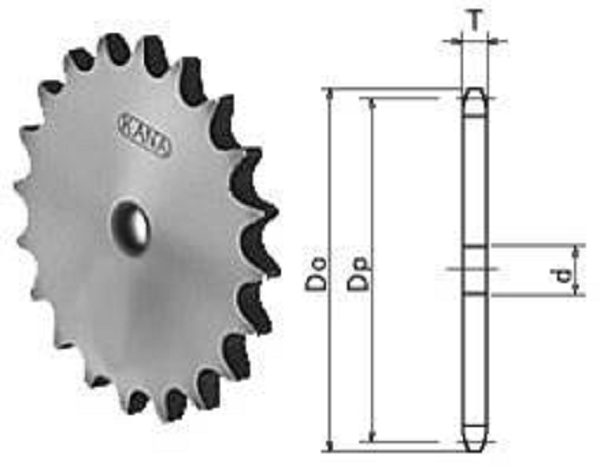

Nhóm A: Đĩa dạng tấm phẳng, không có cùi trục

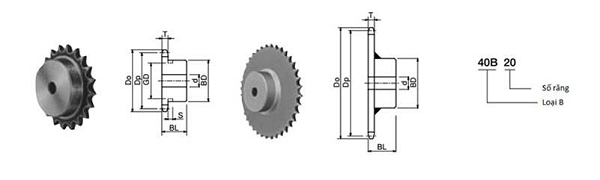

Nhóm B: Đĩa liền khối, có cùi trục một bên

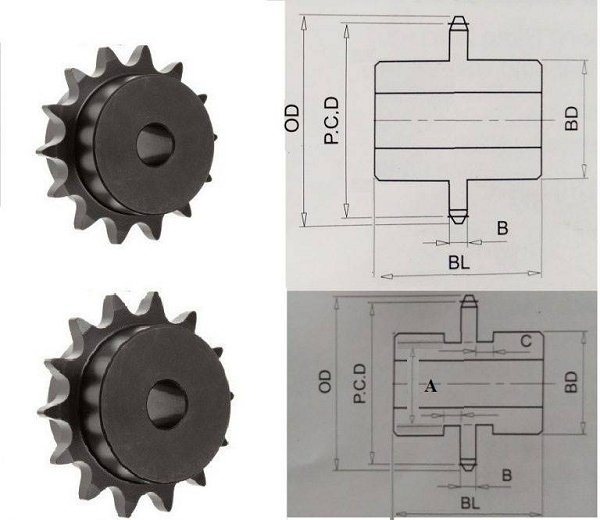

Nhóm C: Đĩa liền khối, có cùi trục hai bên

Tùy theo yêu cầu lắp đặt và kết cấu trục, người dùng lựa chọn loại phù hợp.

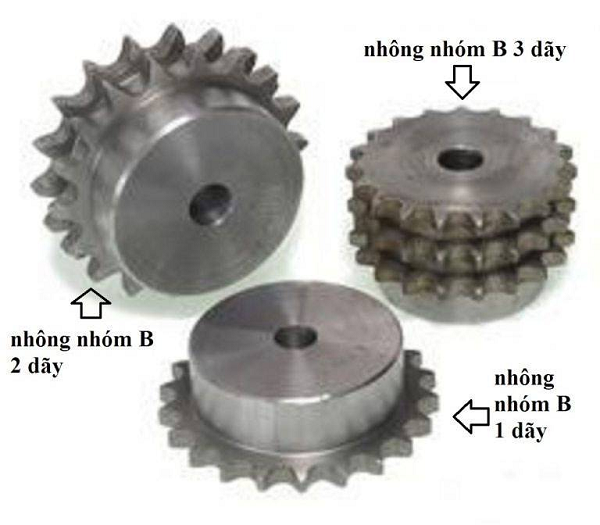

3.2 Phân loại theo số dãy xích

Đĩa xích 1 dãy
Đĩa xích 2 dãy
Đĩa xích 3 dãy

Số dãy xích càng lớn thì khả năng truyền tải càng cao.

3.3 Phân loại theo ứng dụng

Đĩa xích truyền động
Đĩa xích tải
Đĩa xích bước đôi
Đĩa xích gạt

Mỗi loại được thiết kế phù hợp với điều kiện làm việc và đặc thù vận hành khác nhau.

3.4 Các thông số kỹ thuật cần quan tâm

Khi lựa chọn đĩa xích, cần chú ý các thông số sau:

Loại xích tương thích (ví dụ: xích 35, xích 40,…)
Kiểu đĩa (A, B hoặc C)
Số răng của đĩa xích
Đường kính vòng chia (Pitch Diameter)
Vật liệu chế tạo

Các sản phẩm SKF chính hãng đều có mã ký hiệu rõ ràng, cho phép tra cứu theo tiêu chuẩn kỹ thuật để đảm bảo lựa chọn chính xác.

4. Ưu điểm và hạn chế

4.1 Ưu điểm

Kết cấu đơn giản, dễ lắp đặt và bảo trì
Độ bền cao, khả năng làm việc liên tục
Truyền động ổn định, hiệu suất tốt
Ít trượt, đảm bảo độ chính xác chuyển động
Chi phí đầu tư hợp lý

Đặc biệt trong hệ thống băng tải, đĩa xích có thể vận chuyển vật liệu theo phương ngang hoặc nghiêng với khoảng cách lớn.

4.2 Hạn chế

Hiệu quả giảm khi làm việc ở tốc độ quá cao
Không phù hợp với các hệ thống yêu cầu chuyển hướng liên tục (đường cong phức tạp)
Yêu cầu bôi trơn và bảo dưỡng định kỳ
Khả năng làm việc ở góc nghiêng lớn còn hạn chế

5. Lưu ý khi vận hành và bảo trì

Để đảm bảo hệ truyền động xích hoạt động hiệu quả, cần tuân thủ các nguyên tắc sau:

Không vận hành ở tốc độ vượt quá khuyến nghị
Thường xuyên vệ sinh để tránh bụi bẩn và tạp chất
Lắp đặt đúng kỹ thuật, sử dụng dụng cụ phù hợp
Kiểm tra độ căng xích định kỳ
Bôi trơn đầy đủ để giảm ma sát và mài mòn
Tránh vận hành quá tải

Sai sót trong lắp đặt hoặc bảo trì có thể dẫn đến các hư hỏng như mòn răng, gãy răng hoặc giảm hiệu suất truyền động.

6. Đơn vị cung cấp đĩa xích công nghiệp SKF

Việc lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả vận hành lâu dài.

Công ty Cổ Phần Thương Mại và Công Nghệ TST Việt Nam là đơn vị phân phối các sản phẩm SKF chính hãng, cung cấp đa dạng giải pháp trong lĩnh vực truyền động và bảo trì công nghiệp, bao gồm:

Vòng bi
Gối đỡ
Phớt chặn dầu
Dây đai truyền động
Thiết bị bảo trì (súng bơm mỡ, máy gia nhiệt,…)

Với kinh nghiệm và năng lực cung ứng, đơn vị có khả năng đáp ứng nhu cầu kỹ thuật và tiến độ cho các doanh nghiệp sản xuất.

7. Kết luận

Đĩa xích công nghiệp SKF là giải pháp truyền động hiệu quả, đảm bảo độ chính xác và độ bền trong nhiều ứng dụng công nghiệp. Việc lựa chọn đúng loại đĩa xích, kết hợp với vận hành và bảo trì hợp lý, sẽ giúp tối ưu hiệu suất thiết bị và giảm thiểu chi phí trong dài hạn.
