KHỚP NỐI PHE 1100 – GIẢI PHÁP TRUYỀN ĐỘNG LINH HOẠT TỪ SKF
1. Giới thiệu chung
Trong các hệ thống truyền động công nghiệp, khớp nối (coupling) đóng vai trò cực kỳ quan trọng — là cầu nối giữa hai trục quay, giúp truyền mô-men xoắn và bù sai lệch lắp đặt.
Trong số các dòng khớp nối công nghiệp, SKF PHE 1100 thuộc dòng Grid Coupling (khớp nối lưới thép) được thiết kế dành cho ứng dụng tải nặng, mô-men lớn, tốc độ cao, thường gặp trong ngành thép, xi măng, chế biến thực phẩm, giấy, và hệ thống bơm công nghiệp.
2. Cấu tạo và nguyên lý hoạt động
 |
 |

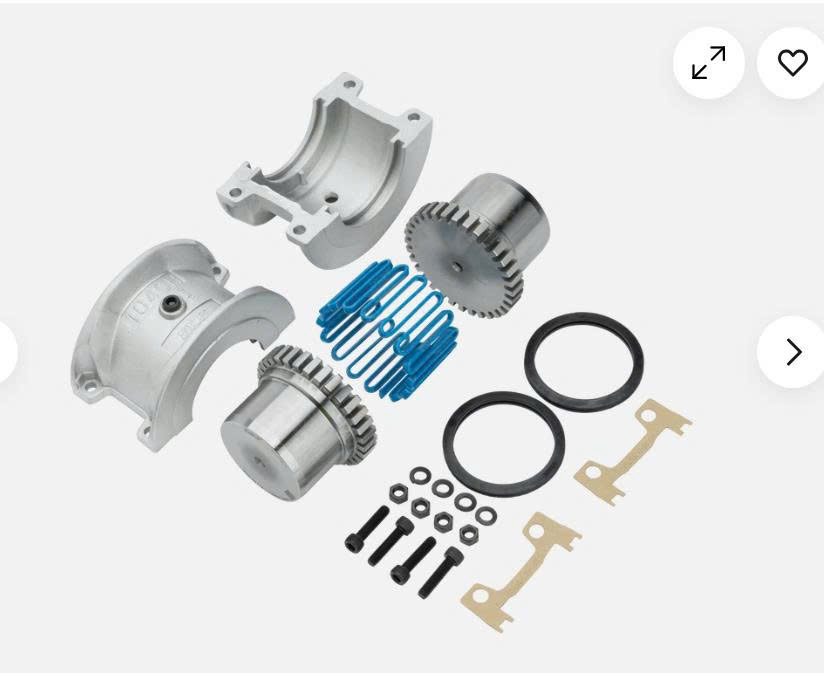

Hình ảnh minh họa

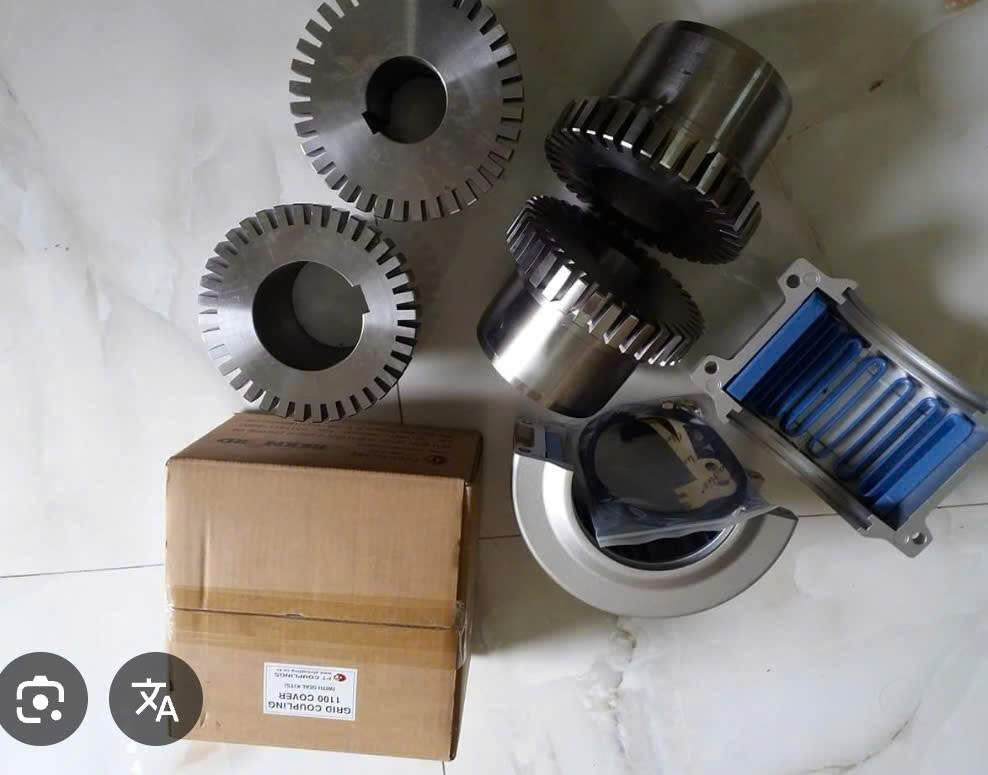

Khớp nối PHE 1100 gồm 3 thành phần chính:
| Hai hub (bánh răng khớp trục) | Gắn trực tiếp vào hai đầu trục quay của motor và thiết bị truyền động |  |

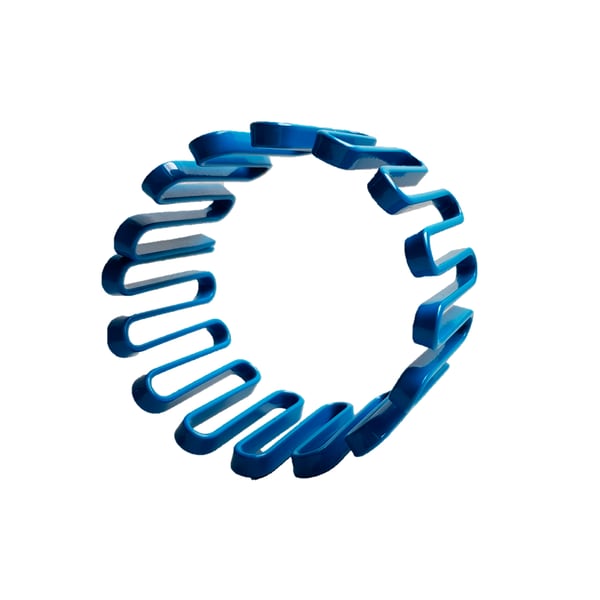

| Lò xo đàn hồi (grid) | Là bộ phận chính truyền mô-men, làm bằng thép đàn hồi cao, đặt vào các rãnh răng của hub. |  |

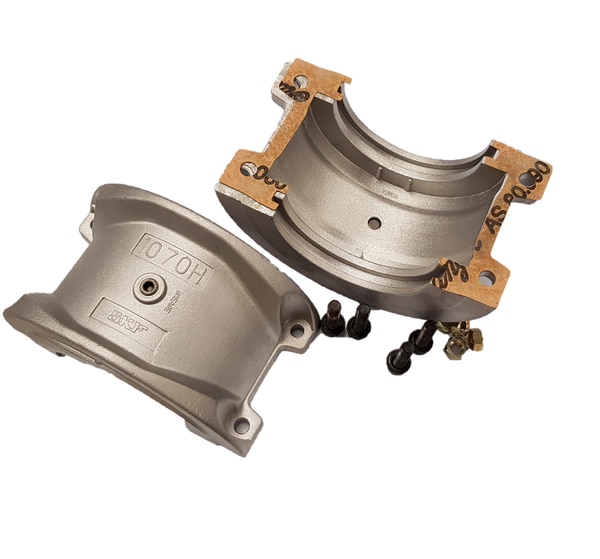

| Vỏ che (cover) | Bảo vệ lưới khỏi bụi bẩn, giữ chất bôi trơn và tăng tuổi thọ khớp nối. |   |

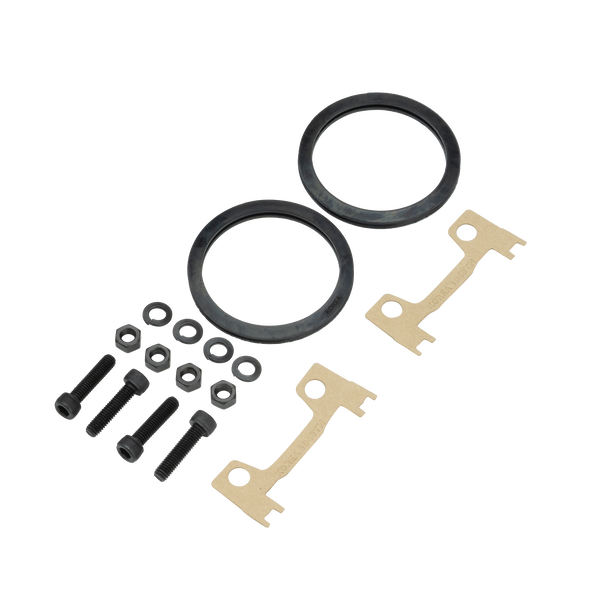

| Bộ công cụ lắp khớp nối răng lò xo |  |
Khi truyền động, phần lưới thép sẽ hấp thụ chấn động, dao động xoắn và sai lệch nhỏ giữa hai trục, giúp toàn bộ hệ thống vận hành êm hơn, giảm rung, tăng độ bền cho ổ lăn và thiết bị nối trục.
3. Thông số kỹ thuật nổi bật của SKF PHE 1100
| Danh mục | Giá trị |
|---|---|
| Kích thước | |
| Chiều dài tổng thể | 250 mm |
| Chiều rộng tổng | 246.2 mm |
| Đường kính ngoài (Overall diameter) | 246.2 mm |
| Đường kính trục (bore) tối thiểu | 42 mm |
| Đường kính trục (bore) tối đa | 110 mm |
| Hiệu suất làm việc | |
| Tốc độ quay tối đa | 2 440 vòng/phút (r/min) |
| Công suất danh định tại 100 r/min | 65.7 kW |
| Mô-men xoắn danh định (Rated torque) | 6 280 N·m |
| Đặc tính sản phẩm | |
| Dòng sản phẩm | Grid coupling (khớp nối lưới thép) |
| Khối lượng tịnh | 42 kg |
Các thông số này giúp khớp nối PHE 1100 đáp ứng tốt cho những hệ truyền động, là lựa chọn lý tưởng cho các máy nghiền, quạt gió công nghiệp, băng tải, bơm ly tâm, máy nén khí…
4. Ưu điểm nổi bật của khớp nối SKF PHE 1100
Giảm rung và hấp thụ chấn động hiệu quả
Cấu trúc lưới đàn hồi cho phép hấp thụ năng lượng cơ học, giảm chấn động xoắn đến 30% so với khớp nối cứng truyền thống.
Bù sai lệch linh hoạt
Khả năng bù các sai lệch trục (lệch góc, lệch song song, lệch dọc trục) trong phạm vi cho phép – giúp giảm tải cho ổ bi, vòng bi của motor, hộp số và gối đỡ.
Dễ bảo dưỡng – thay thế nhanh
Khi cần bảo trì, chỉ cần tháo vỏ và thay lưới thép mà không cần tháo hub khỏi trục – tiết kiệm đáng kể thời gian dừng máy.
Độ bền và độ tin cậy cao
Lưới thép chịu mô-men lớn, chống mỏi tốt; kết hợp với lớp bôi trơn bên trong giúp vận hành bền bỉ trong điều kiện khắc nghiệt.
Thương hiệu SKF – Chất lượng toàn cầu
Là sản phẩm thuộc tập đoàn SKF Thụy Điển, PHE 1100 tuân theo tiêu chuẩn chất lượng nghiêm ngặt châu Âu, đảm bảo độ chính xác và tuổi thọ cao.
5. Ứng dụng thực tế
Khớp nối PHE 1100 được sử dụng rộng rãi trong:
-
Ngành thép: Truyền động motor – băng tải – con lăn.
-
Ngành xi măng: Kết nối motor – máy nghiền, quạt lò.
-
Ngành chế biến gỗ, giấy: Hệ thống truyền động liên tục, tải cao.
-
Ngành nước & xử lý nước thải: Bơm công nghiệp, máy nén.
-
Ngành năng lượng: Các tổ hợp motor và turbine phụ trợ.
Với khả năng truyền mô-men cao và hấp thụ dao động tốt, PHE 1100 giúp tăng tuổi thọ ổ bi, gối đỡ và thiết bị truyền động, đồng thời giảm chi phí bảo trì định kỳ.
