PHỚT THỦY LỰC SKF – ROD SEAL VÀ BUFFER SEAL CHO CẦN XI LANH THỦY LỰC

1. Giới thiệu

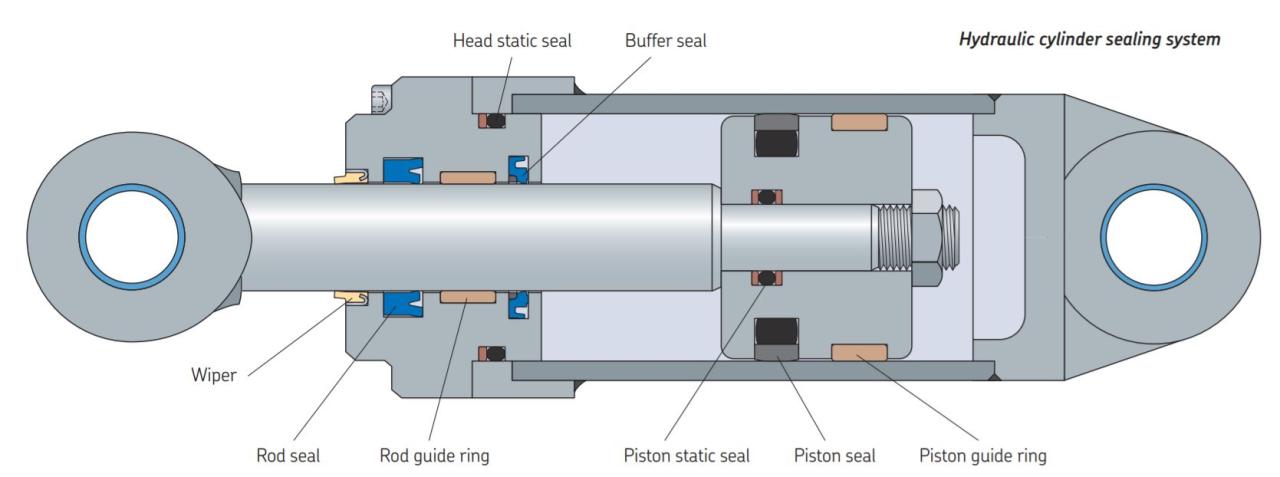

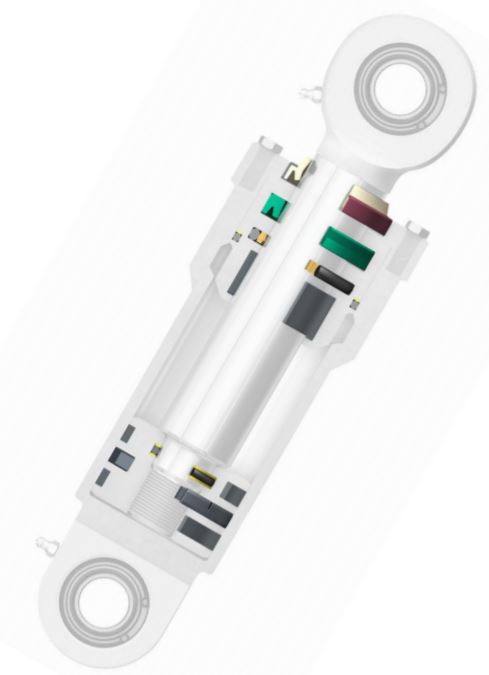

Trong hệ thống thủy lực, xi lanh thủy lực đóng vai trò chuyển hóa năng lượng chất lỏng thành chuyển động tuyến tính. Để đảm bảo quá trình hoạt động chính xác, hiệu suất cao và không rò rỉ, các bộ phận làm kín – đặc biệt là Rod Seal (phớt thanh) và Buffer Seal (phớt đệm) – giữ vai trò cực kỳ quan trọng trong vùng tiếp xúc giữa đầu xi lanh và cần piston.

2. Vai trò của Rod Seal và Buffer Seal

• Rod Seal là phớt chính có chức năng ngăn dầu thủy lực rò rỉ ra ngoài khi cần piston di chuyển qua đầu xi lanh. Nó duy trì áp suất bên trong xi lanh và đảm bảo hiệu suất vận hành tối ưu.

• Buffer Seal thường được lắp phía trước Rod Seal (tính từ phía áp suất cao) để hấp thụ các xung áp suất đột ngột và bảo vệ Rod Seal khỏi hiện tượng quá áp, giúp kéo dài tuổi thọ toàn hệ thống làm kín.

Kết hợp hai loại phớt này tạo thành một hệ thống làm kín đa tầng có khả năng chịu áp lực cao, ổn định và ngăn rò rỉ tối ưu.

3. Cấu trúc và vật liệu chế tạo

Tùy thuộc vào yêu cầu kỹ thuật, áp suất làm việc, điều kiện môi trường (nhiệt độ, chất lỏng vận hành), Rod Seal và Buffer Seal được thiết kế từ các loại vật liệu khác nhau.

3.1. Vật liệu phổ biến cho Rod Seal và Buffer Seal:

3.2. Vật liệu cho vòng chống đùn (anti-extrusion ring) đi kèm Rod Seal:

Loại vật liệu	Ưu điểm	Ghi chú
Polyamide (PA)	Cứng, chống đùn hiệu quả	Được dùng cho áp suất cao
Polyacetal (POM)	Độ bền cơ học tốt, chịu mài mòn	Hiệu quả trong môi trường rung động
PTFE	Ma sát cực thấp, chống hóa chất	Dùng trong hệ thống có tốc độ cao hoặc môi trường khắc nghiệt

4. Ứng dụng phổ biến

Phớt thủy lực SKF được thiết kế để phù hợp với nhiều loại xi lanh thủy lực vận hành trong những môi trường làm việc khắc nghiệt và đa dạng. Các ứng dụng tiêu biểu bao gồm:

• Thiết bị xây dựng: máy xúc, xe lu, cần cẩu, máy ủi

• Ngành khai thác mỏ: thiết bị khoan, máy nghiền, máy xúc hạng nặng

• Nông nghiệp: máy gặt đập liên hợp, máy kéo, hệ thống nâng hạ thủy lực

• Lâm nghiệp: máy thu hoạch, máy chặt cây, thiết bị vận chuyển gỗ

• Xi lanh cố định trong công nghiệp: hệ thống máy ép, máy uốn, máy đùn

• Các dây chuyền sản xuất tự động hóa: cần chính xác cao và hoạt động liên tục

5. Các loại biên dạng phớt thủy lực SKF

SKF cung cấp nhiều loại biên dạng phớt (seal profile) khác nhau, được thiết kế để đáp ứng các điều kiện làm việc đa dạng như: áp suất cao, nhiệt độ thấp, tải trọng lớn, rãnh hẹp, hoặc yêu cầu ma sát thấp. Dưới đây là các biên dạng phớt thủy lực phổ biến:

Rod Seal – Phớt thanh thủy lực

Biên dạng	Cấu trúc & vật liệu	Đặc điểm

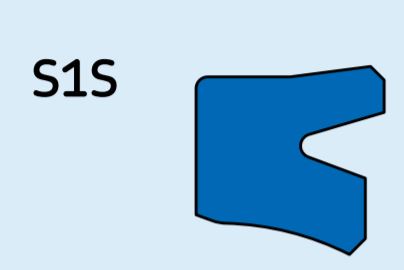

S1S	Biên dạng chữ U, một môi; polyurethane

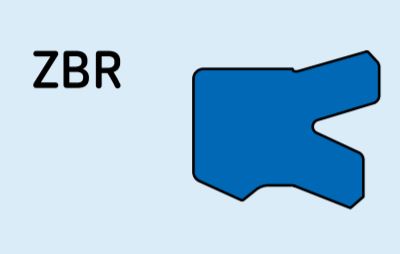

ZBR	Chữ U, hai môi; polyurethane

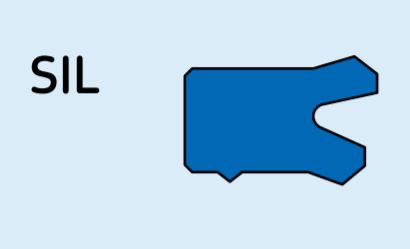

SIL	Chữ U, hai môi; polyurethane

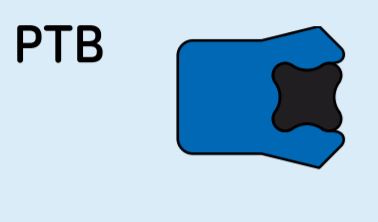

PTB	Phớt chữ U (PU) + Oring chữ X (cao su)

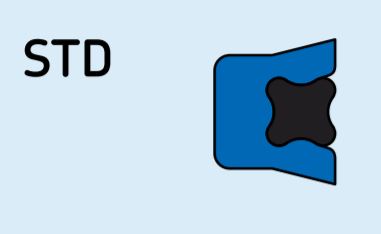

STD	Tương tự PTB: PU + X-ring (cao su)

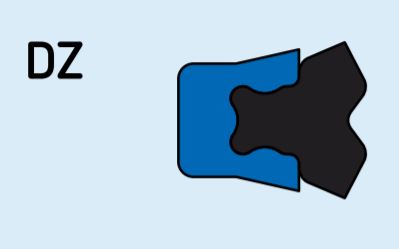

DZ	Vòng chính NBR + vòng phụ PU

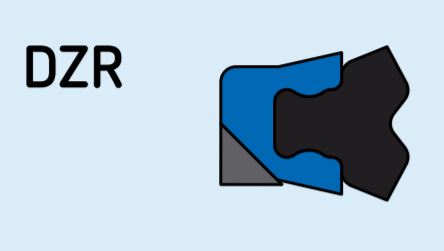

DZR	NBR + PU + vòng chống đùn PA

Buffer Seal – Phớt đệm

Biên dạng	Cấu trúc & vật liệu	Đặc điểm

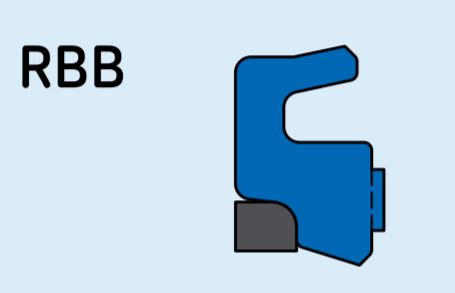

RBB	PU + vòng chống đùn

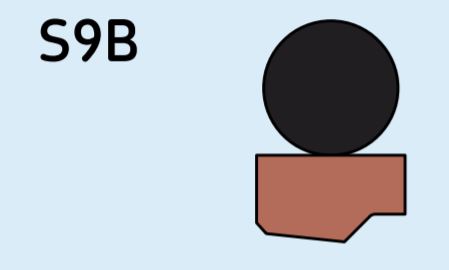

S9B	PTFE + O-ring cao su nitrile (NBR) / tùy chọn PU

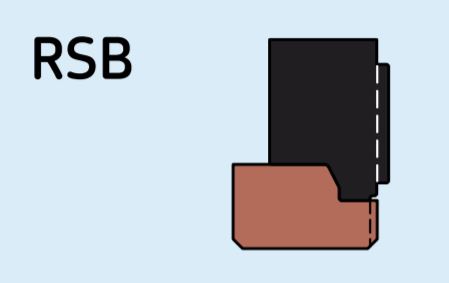

RSB	PTFE + NBR

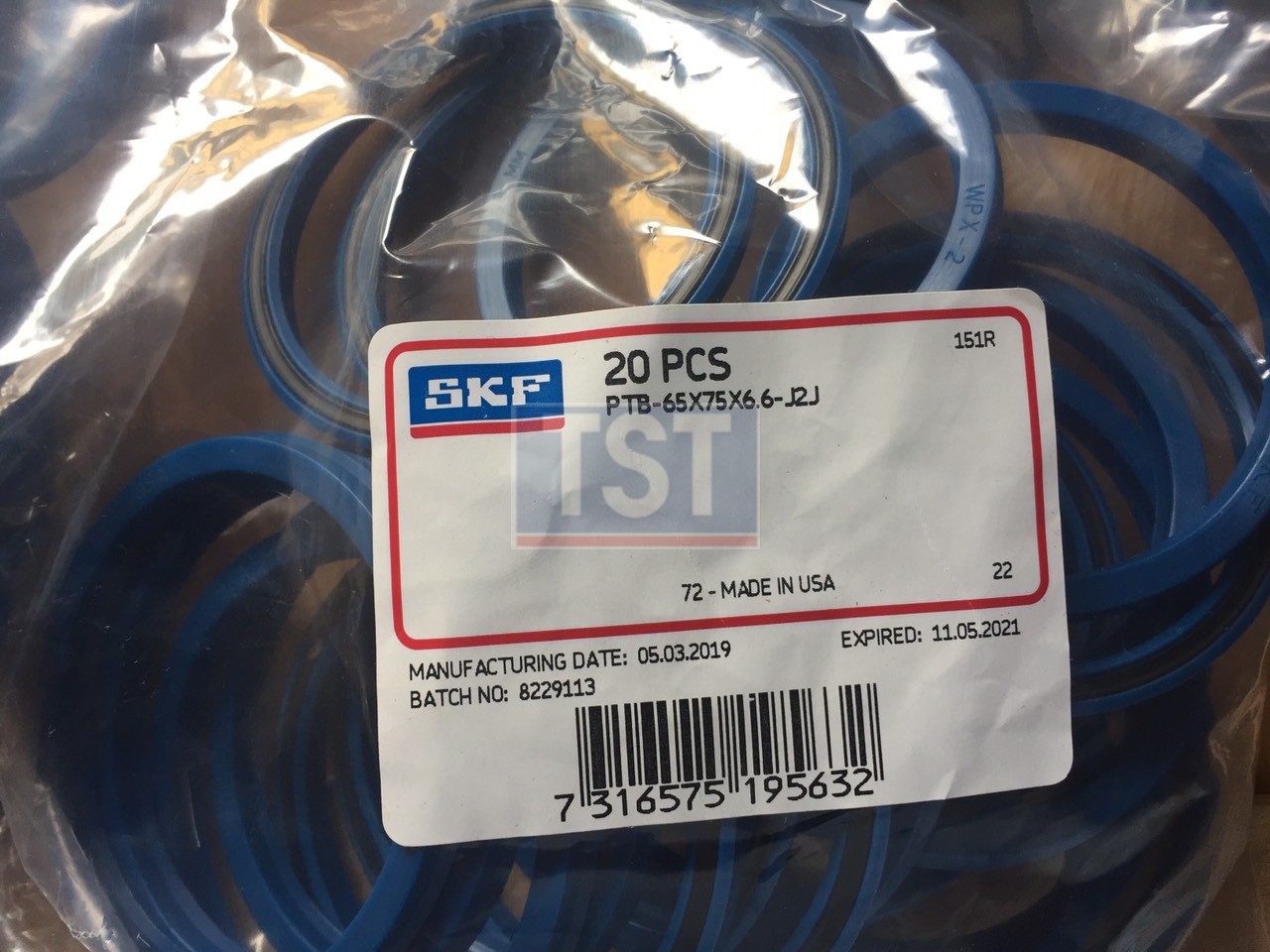

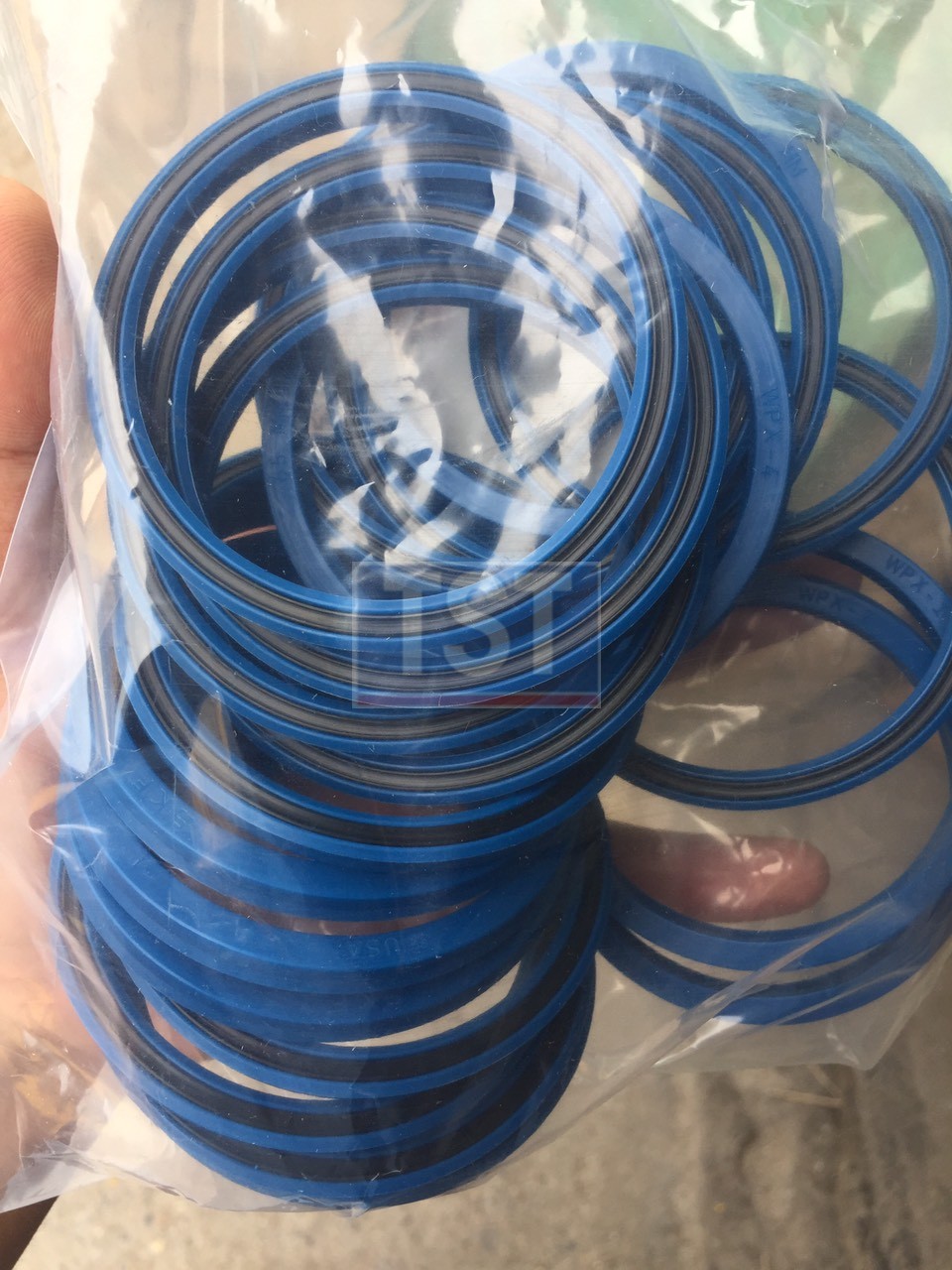

6. Một số hình ảnh tiêu biểu
